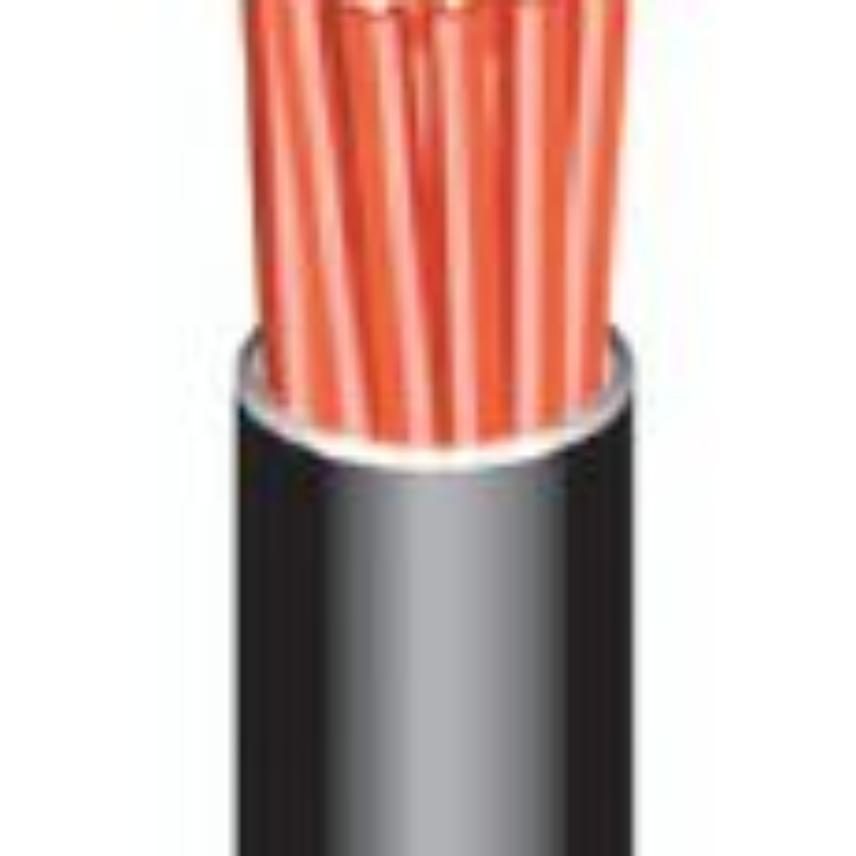

HFCCO 0.6/1kV

HFCCO 0.6/1kV

HFCCO 0.6/1kV

0.6/1kV
가교 폴리에틸렌 절연 저독성 난연 폴리올레핀 시스 제어용 케이블

Read more
Contact us

Products

Actions
Filters

  • products

HFCCO 2x1.5mm²

Nexans ref.

  • 코어수: 2
  • 도체 단면적: 1.5 mm²
  • 외경: 10.5 mm



HFCCO 2x2,5mm²

Nexans ref.

  • 코어수: 2
  • 도체 단면적: 2.5 mm²
  • 외경: 11.5 mm



HFCCO 2x4mm²

Nexans ref.

  • 코어수: 2
  • 도체 단면적: 4 mm²
  • 외경: 12.5 mm



HFCCO 2x6mm²

Nexans ref.

  • 코어수: 2
  • 도체 단면적: 6 mm²
  • 외경: 13.5 mm



HFCCO 2x10mm²

Nexans ref.

  • 코어수: 2
  • 도체 단면적: 10 mm²
  • 외경: 15.5 mm



HFCCO 3x1.5mm²

Nexans ref.

  • 코어수: 3
  • 도체 단면적: 1.5 mm²
  • 외경: 11 mm



HFCCO 3x2,5mm²

Nexans ref.

  • 코어수: 3
  • 도체 단면적: 2.5 mm²
  • 외경: 12 mm



HFCCO 3x4mm²

Nexans ref.

  • 코어수: 3
  • 도체 단면적: 4 mm²
  • 외경: 13 mm



HFCCO 3x6mm²

Nexans ref.

  • 코어수: 3
  • 도체 단면적: 6 mm²
  • 외경: 14.5 mm



HFCCO 3x10mm²

Nexans ref.

  • 코어수: 3
  • 도체 단면적: 10 mm²
  • 외경: 16.5 mm



HFCCO 4x1.5mm²

Nexans ref.

  • 코어수: 4
  • 도체 단면적: 1.5 mm²
  • 외경: 12 mm



HFCCO 4x2,5mm²

Nexans ref.

  • 코어수: 4
  • 도체 단면적: 2.5 mm²
  • 외경: 13 mm



HFCCO 4x4mm²

Nexans ref.

  • 코어수: 4
  • 도체 단면적: 4 mm²
  • 외경: 14.5 mm



HFCCO 4x6mm²

Nexans ref.

  • 코어수: 4
  • 도체 단면적: 6 mm²
  • 외경: 15.5 mm



HFCCO 4x10mm²

Nexans ref.

  • 코어수: 4
  • 도체 단면적: 10 mm²
  • 외경: 18 mm



HFCCO 5x1.5mm²

Nexans ref.

  • 코어수: 5
  • 도체 단면적: 1.5 mm²
  • 외경: 13 mm



HFCCO 5x2,5mm²

Nexans ref.

  • 코어수: 5
  • 도체 단면적: 2.5 mm²
  • 외경: 14 mm



HFCCO 5x4mm²

Nexans ref.

  • 코어수: 5
  • 도체 단면적: 4 mm²
  • 외경: 15.5 mm



HFCCO 5x6mm²

Nexans ref.

  • 코어수: 5
  • 도체 단면적: 6 mm²
  • 외경: 17 mm



HFCCO 5x10mm²

Nexans ref.

  • 코어수: 5
  • 도체 단면적: 10 mm²
  • 외경: 19.5 mm



HFCCO 6x1.5mm²

Nexans ref.

  • 코어수: 6
  • 도체 단면적: 1.5 mm²
  • 외경: 13.5 mm



HFCCO 6x2,5mm²

Nexans ref.

  • 코어수: 6
  • 도체 단면적: 2.5 mm²
  • 외경: 15 mm



HFCCO 6x4mm²

Nexans ref.

  • 코어수: 6
  • 도체 단면적: 4 mm²
  • 외경: 16.5 mm



HFCCO 6x6mm²

Nexans ref.

  • 코어수: 6
  • 도체 단면적: 6 mm²
  • 외경: 18.5 mm



HFCCO 6x10mm²

Nexans ref.

  • 코어수: 6
  • 도체 단면적: 10 mm²
  • 외경: 21 mm



HFCCO 7x1.5mm²

Nexans ref.

  • 코어수: 7
  • 도체 단면적: 1.5 mm²
  • 외경: 13.5 mm



HFCCO 7x2,5mm²

Nexans ref.

  • 코어수: 7
  • 도체 단면적: 2.5 mm²
  • 외경: 15 mm



HFCCO 7x4mm²

Nexans ref.

  • 코어수: 7
  • 도체 단면적: 4 mm²
  • 외경: 16.5 mm



HFCCO 7x6mm²

Nexans ref.

  • 코어수: 7
  • 도체 단면적: 6 mm²
  • 외경: 18.5 mm



HFCCO 7x10mm²

Nexans ref.

  • 코어수: 7
  • 도체 단면적: 10 mm²
  • 외경: 21 mm



HFCCO 8x1.5mm²

Nexans ref.

  • 코어수: 8
  • 도체 단면적: 1.5 mm²
  • 외경: 15 mm



HFCCO 8x2,5mm²

Nexans ref.

  • 코어수: 8
  • 도체 단면적: 2.5 mm²
  • 외경: 16.5 mm



HFCCO 8x4mm²

Nexans ref.

  • 코어수: 8
  • 도체 단면적: 4 mm²
  • 외경: 18.5 mm



HFCCO 8x6mm²

Nexans ref.

  • 코어수: 8
  • 도체 단면적: 6 mm²
  • 외경: 20.5 mm



HFCCO 8x10mm²

Nexans ref.

  • 코어수: 8
  • 도체 단면적: 10 mm²
  • 외경: 23.5 mm



HFCCO 10x1.5mm²

Nexans ref.

  • 코어수: 10
  • 도체 단면적: 1.5 mm²
  • 외경: 17 mm



HFCCO 10x2,5mm²

Nexans ref.

  • 코어수: 10
  • 도체 단면적: 2.5 mm²
  • 외경: 18.5 mm



HFCCO 10x4mm²

Nexans ref.

  • 코어수: 10
  • 도체 단면적: 4 mm²
  • 외경: 20.5 mm



HFCCO 10x6mm²

Nexans ref.

  • 코어수: 10
  • 도체 단면적: 6 mm²
  • 외경: 23 mm



HFCCO 10x10mm²

Nexans ref.

  • 코어수: 10
  • 도체 단면적: 10 mm²
  • 외경: 26.5 mm



HFCCO 12x1.5mm²

Nexans ref.

  • 코어수: 12
  • 도체 단면적: 1.5 mm²
  • 외경: 17.5 mm



HFCCO 12x2,5mm²

Nexans ref.

  • 코어수: 12
  • 도체 단면적: 2.5 mm²
  • 외경: 19 mm



HFCCO 12x4mm²

Nexans ref.

  • 코어수: 12
  • 도체 단면적: 4 mm²
  • 외경: 21.5 mm



HFCCO 12x6mm²

Nexans ref.

  • 코어수: 12
  • 도체 단면적: 6 mm²
  • 외경: 23.5 mm



HFCCO 12x10mm²

Nexans ref.

  • 코어수: 12
  • 도체 단면적: 10 mm²
  • 외경: 27.5 mm



HFCCO 15x1.5mm²

Nexans ref.

  • 코어수: 15
  • 도체 단면적: 1.5 mm²
  • 외경: 19 mm



HFCCO 15x2,5mm²

Nexans ref.

  • 코어수: 15
  • 도체 단면적: 2.5 mm²
  • 외경: 21 mm



HFCCO 15x4mm²

Nexans ref.

  • 코어수: 15
  • 도체 단면적: 4 mm²
  • 외경: 23.5 mm



HFCCO 15x6mm²

Nexans ref.

  • 코어수: 15
  • 도체 단면적: 6 mm²
  • 외경: 26 mm



HFCCO 20x1.5mm²

Nexans ref.

  • 코어수: 20
  • 도체 단면적: 1.5 mm²
  • 외경: 21 mm



HFCCO 20x2,5mm²

Nexans ref.

  • 코어수: 20
  • 도체 단면적: 2.5 mm²
  • 외경: 23 mm



HFCCO 20x4mm²

Nexans ref.

  • 코어수: 20
  • 도체 단면적: 4 mm²
  • 외경: 26 mm



HFCCO 20x6mm²

Nexans ref.

  • 코어수: 20
  • 도체 단면적: 6 mm²
  • 외경: 29 mm



HFCCO 30x1.5mm²

Nexans ref.

  • 코어수: 30
  • 도체 단면적: 1.5 mm²
  • 외경: 24 mm



HFCCO 30x2,5mm²

Nexans ref.

  • 코어수: 30
  • 도체 단면적: 2.5 mm²
  • 외경: 27 mm



HFCCO 30x4mm²

Nexans ref.

  • 코어수: 30
  • 도체 단면적: 4 mm²
  • 외경: 30.5 mm



Description

Description

Standards

  • National
    KS C IEC 60502-1

적용범위

주거 및 상업적 용도의 건물내 및 제어 회로에 사용하는 제어용 케이블
전기설비 기술 기준령에 준한 트레이용 난연 케이블



적용규격

KS C IEC 60502-1

K 60502-1



재료 및 구조

1. 도체 : 2등급(연선) 연동선

2. 절연 : 가교 폴리에틸렌(XLPE), 내열 온도 90℃

3. 연합 : 2심 이상인 경우 절연된 선심을 원형으로 꼬음

4. 피복 : 흑색 저독성 난연 폴리올레핀



색상

2심 : 흑, 백
3심 : 흑, 백, 적
4심 : 흑, 백, 적, 녹
5심 이상 : 번호 표시 또는 연합 층별 흑, 적을 기준하며, 그 외 선심은 백색으로 함



제품인증

KETI (전기용품안전인증), 환경표지인증

HFCCO 0.6/1kV design

##image:56207##

도체

절연

충진물

바인드 테이프

피복



절연저항 값은 규정이 없고 절연저항 상수의 값만 규정되어 있음 ( K=min. 3.67MΪ.km at 90℃) : 단심 & 다심p>

Characteristics

Characteristics

구조적 특성

구조적 특성

절연
XLPE
피복
LH 폴리올레핀

전기적 특성

전기적 특성

시험전압
3500 V
정격전압 Uo/U (Um)
0,6/1 kV

사용 특성

사용 특성

운용온도, 범위
-15 ... 90 °C
난연
IEEE 383
설치 시 벤딩 요소
12 (xD)
연기밀도
ASTME 662
